吸收塔的基本結構詳解





在工業氣體處理過程中，吸收塔是一種常見的設備，用于通過液體吸收劑移除氣態混合物中的***定組分。這種傳質操作在化工、石油、天然氣以及環保等行業中有著廣泛的應用。了解吸收塔的基本結構對于設計、操作和維護這些系統至關重要。本文檔旨在詳細介紹吸收塔的基本結構及其各個組成部分的功能。



一、吸收塔概述

吸收塔是實現氣液兩相傳質過程的設備，通常涉及一個氣相和一個液相。在這個過程中，氣體中的某個或多個組分被液體吸收劑選擇性地吸收，從而實現氣體的凈化或分離。

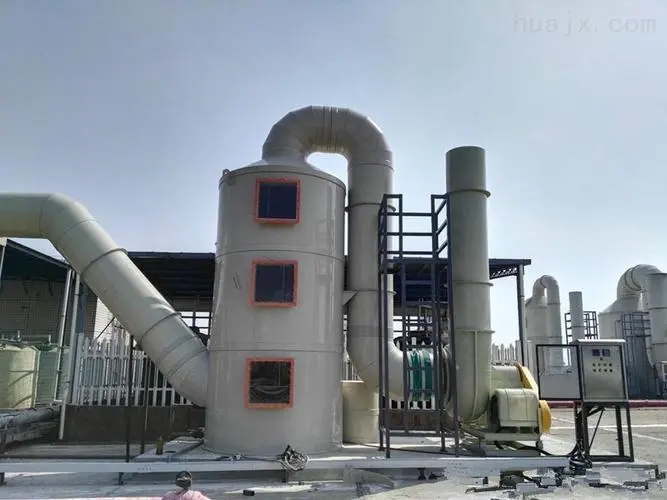

二、吸收塔的基本結構

吸收塔的結構設計取決于其應用和所需的操作條件。盡管存在多種類型的吸收塔，但它們通常包含以下幾個基本部分：



1. 塔體（Tower Shell）

塔體是吸收塔的外殼，通常由金屬（如碳鋼、不銹鋼）、塑料或混凝土制成。塔體的形狀可以是圓柱形、矩形或其他***殊形狀，以適應***定的工藝要求。



2. 塔板（Trays）

塔板是吸收塔內部的水平構件，用于提供氣液接觸的表面積。塔板可以是穿孔板、浮閥板、泡罩板等不同類型，每種類型都有其***定的***勢和應用場景。



3. 填料（Packing）

填料是填充在塔內的固體材料，用于增加氣液接觸的面積。填料可以是隨機堆放的，也可以是規整排列的。常見的填料材料包括塑料、陶瓷或金屬。



4. 分配器（Distributors）

分配器位于塔的***部和底部，用于均勻分布進入塔內的氣體和液體。氣體分配器確保氣體均勻地通過塔板或填料層，而液體分配器則確保液體均勻地分布在塔板上或潤濕填料。



5. 收集器（Collectors）

收集器位于塔板的下方，用于收集從塔板流下的液體。收集器的設計對于確保液體流動的均勻性和效率至關重要。



6. 進出口管道（Inlet and Outlet Piping）

進出口管道分別用于引入和排出氣體和液體。這些管道通常配備有閥門、法蘭和其他連接件，以便與外部系統連接。



7. 溢流裝置（Overflow Devices）

溢流裝置用于控制塔板上液體的深度，防止液體過量積聚。當液體達到一定高度時，溢流裝置會將多余的液體引導到下一層塔板或塔外。



8. 壓降控制系統（Pressure Drop Control System）

壓降控制系統用于監測和管理塔內的壓力差異。這對于確保吸收塔的有效運行和能量效率至關重要。



9. 支撐結構（Support Structure）

支撐結構用于維持塔體的穩定性和垂直度。這包括塔腿、橫梁、支撐桿等元件。



三、結論

吸收塔的基本結構是為了實現高效的氣液接觸和傳質過程而設計的。每個組成部分都扮演著重要的角色，以確保吸收過程的順利進行。選擇合適的吸收塔結構和材料對于滿足***定應用的需求至關重要。通過對吸收塔結構的深入了解，工程師可以設計出既經濟又高效的吸收系統，以滿足工業氣體處理的要求。
